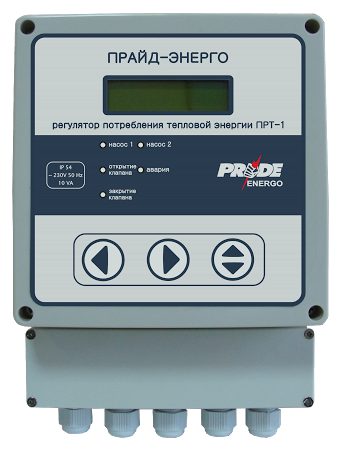

Регулятор потребления тепловой энергии ПРТ-1
Предназначен для автоматического регулирования отпуска тепловой энергии в системе отопления и поддержания заданной тепературы в системе горячего водоснабжения

Регулятор потребления тепловой энергии ПРТ-1

Регуляторы предназначены для автоматического управления (регулирования) по заданному алгоритму процессом отпуска (потребления) тепловой энергии в системах отопления и ГВС. Область применения: системы отопления и ГВС объектов промышленного и бытового назначения. Регуляторы в зависимости от выбранной схемы работы осуществляют регулирование одной системы отопления или одной системы ГВС.

ПРТ-1

Управление одним регулирующим клапаном и одним циркуляционным насосом. Управление осуществляется путем подачи-снятия на электропривод клапана и насос питающих переменных напряжений 230В. Тип термодатчиков: цифровые термодатчики на базе интегрального термопребразователя DS18S20.

Достоинства:

  • -простота;
  • -низкая отпускная цена;
  • -возможность использования регулирующего клапана с недорогим электроприводом.

ПРТ-1М

Управление одним регулирующим клапаном и двумя насосами. Управление осуществляется путем подачи-снятия на электропривод клапана и насосы питающих переменных напряжений 230В. Тип термодатчиков: цифровые термодатчики на базе интегрального термопребразователя DS18S20.

Достоинства:

  • -возможность управления по заданному алгоритму двумя насосами:
  • -возможность использования регулирующего клапана с недорогим электроприводом.

ПРТ-1МА

Управление одним регулирующим клапаном и двумя насосами. Управление осуществляется путем подачи-снятия на электропривод клапана и насосы питающих переменных напряжений 230В. Тип термодатчиков: платиновые термосопротивления с НСХ 1000П или Pt1000 и (по заказу) 500П или Pt500. Схема подключения термодатчиков - двухпроводная.

Достоинства:

  • -возможность управления по заданному алгоритму двумя насосами;
  • -большая (до 100м!!!) длина линий связи термодатчиков с блоком управления;
  • -контроль и регулирование температур в диапазоне только от минус 50 до плюс 150!!! °С;
  • -возможность использования регулирующего клапана с недорогим электроприводом.

ПРТ-1МТ

Управление одним регулирующим клапаном и двумя насосами. Управление насосами осуществляется путем подачи-снятия питающих переменных напряжений 230В. Управление клапаном осуществляется путем изменения подаваемого на электропривод управляющего сигнала 4-20мА или 0-10В. Тип термодатчиков: цифровые термодатчики на базе интегрального термопребразователя DS18S20.

Достоинства:

  • -возможность управления по заданному алгоритму двумя насосами;
  • -возможность использования клапанов с точными приводами, управляемыми сигналами 4-20мА или 0-10В;
  • -наличие у вышеназванных приводов датчиков положения позволяет в системах диспетчеризации контролировать состояние (положение) клапана.

ПРТ-1МАТ

Управление одним регулирующим клапаном и двумя насосами. Управление насосами осуществляется путем подачи-снятия питающих переменных напряжений 230В. Управление клапаном осуществляется путем изменения подаваемого на электропривод управляющего сигнала 4-20мА или 0-10В. Тип термодатчиков: платиновые термосопротивления с НСХ 1000П или Pt1000 и (по заказу) 500П или Pt500. Схема подключения термодатчиков - двухпроводная.

Достоинства:

  • -возможность управления по заданному алгоритму двумя насосами;
  • -возможность использования клапанов с точными приводами, управляемыми сигналами 4-20мА или 0-10В;
  • -наличие у вышеназванных приводов датчиков положения позволяет в системах диспетче-ризации контролировать состояние (положение) клапана.
  • -большая (до 100м!!!) длина линий связи термодатчиков с блоком управления;
  • -контроль и регулирование температур в диапазоне только от минус 50 до плюс 150!!! °С;

Двухконтурные регуляторы ПРТ-1.2

Регуляторы предназначены для автоматического управления (регулирования) по заданному алгоритму процессом отпуска (потребления) тепловой энергии в системах отопления и ГВС. Управление процессом отпуска (потребления) тепловой энергии может производиться (в зависимости от условий применения) как по одному, так и по двум контурам регулирования.

Область применения: системы отопления и ГВС объектов промышленного и бытового назначения. В зависимости от выбранных схем работы для каждого из двух контуров осуществляет управление системами отопления или ГВС в одной из комбинаций:

  • -две системы отопления;
  • -система отопления и система ГВС;
  • -две системы ГВС
.

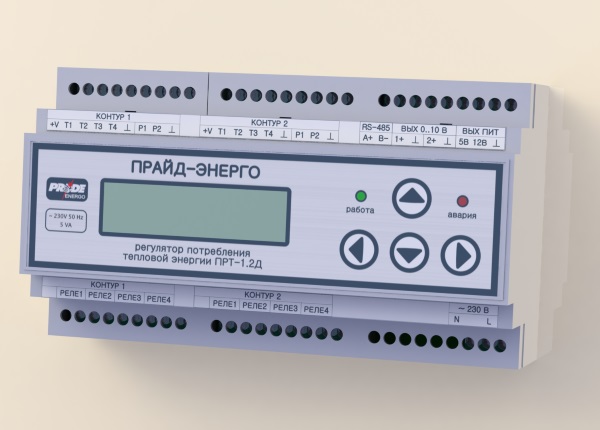

Двухконтурные регуляторы ПРТ-1.2Д

ПРТ-1.2Д

Назначение ПРТ-1.2Д

Регулятор ПРТ-1.2Д

Регулятор предназначен для автоматического управления (регулирования) по заданному алгоритму процессом отпуска (потребления) тепловой энергии в системах отопления, горячего водоснабжения (далее - ГВС) и вентиляции. Управление процессом отпуска (потребления) тепловой энергии может производиться (в зависимости от условий применения) как по одному, так и по двум контурам регулирования.

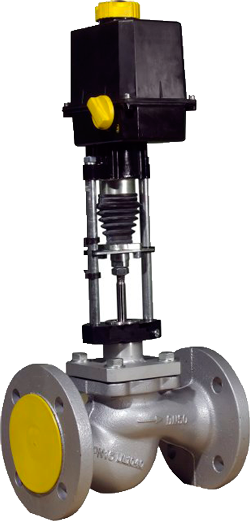

Клапан седельный запорно-регулирующий. Корпус сталь.
Клапан седельный запорно-регулирующий типа КРП с электрическим испольнительным механизмом.

Клапан седельный запорно-регулирующий. Корпус сталь.

Клапаны седельные запорно-регулирующие с электрическими исполнительными механизмами КРП (ТУ BY 690558165.001-2013)

Клапаны предназначены для применения в системах автоматического управления технологическими процессами и могут обеспечивать непрерывное регулирование параметров (расхода, давления и др.) рабочей среды. Клапаны могут применяться для регулирования отпуска тепловой энергии в системах отопления жилых, общественных и производственных зданий, а также в системах ГВС в составе оборудования котельных, центральных и индивидуальных тепловых пунктов.

Скачать таблицу с характеристиками

Технические характеристики 3-х ходовых клапанов

Клапаны предназначены для применения в системах автоматического управления технологическими процессами и могут обеспечивать непрерывное регулирование параметров (расхода, давления и др.) рабочей среды. Клапаны могут применяться для регулирования отпуска тепловой энергии в системах отопления жилых, общественных и производственных зданий, а также в системах ГВС в составе оборудования котельных, центральных и индивидуальных тепловых пунктов.

Скачать таблицу с характеристиками

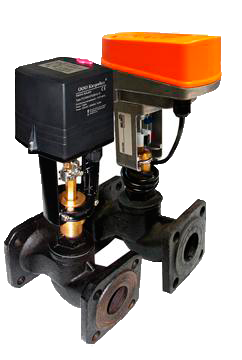

Клапан седельный запорно-регулирующий. Корпус чугун.
Клапан седельный запорно-регулирующий типа КРП с электрическим испольнительным механизмом.

Клапан седельный запорно-регулирующий. Корпус чугун.

Клапаны седельные запорно-регулирующие с электрическими исполнительными механизмами КРП (ТУ BY 690558165.001-2013)

Клапаны предназначены для применения в системах автоматического управления технологическими процессами и могут обеспечивать непрерывное регулирование параметров (расхода, давления и др.) рабочей среды. Клапаны могут применяться для регулирования отпуска тепловой энергии в системах отопления жилых, общественных и производственных зданий, а также в системах ГВС в составе оборудования котельных, центральных и индивидуальных тепловых пунктов.

Скачать таблицу с характеристиками

Технические характеристики 3-х ходовых клапанов

Клапаны предназначены для применения в системах автоматического управления технологическими процессами и могут обеспечивать непрерывное регулирование параметров (расхода, давления и др.) рабочей среды. Клапаны могут применяться для регулирования отпуска тепловой энергии в системах отопления жилых, общественных и производственных зданий, а также в системах ГВС в составе оборудования котельных, центральных и индивидуальных тепловых пунктов.

Скачать таблицу с характеристиками

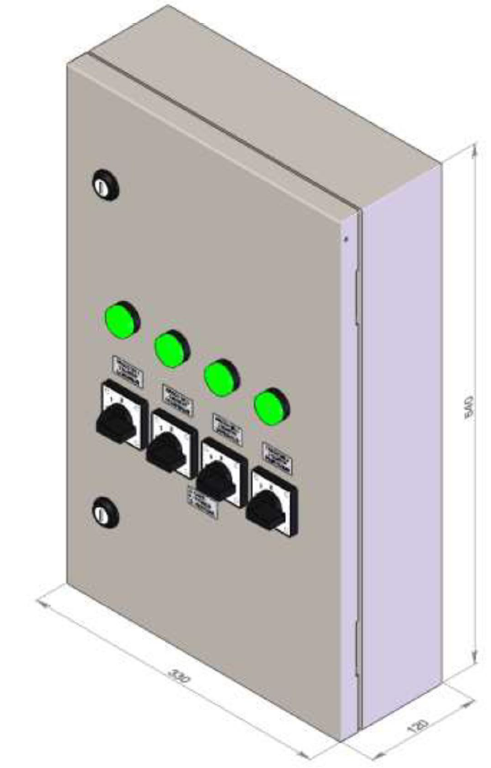

Шкаф автоматики ША-РТ
Шкаф автоматики ША-РТ предназначен для приёма и распределения электрической энергии, управления технологическими электроприёмниками, защиты от перегрузок и коротких замыканий.

Шкафы автоматики ША-РТ для управления системами отопления и горячего водоснабжения

Шкафы автоматики ША-РТ для управления системами отопления и горячего водоснабжения

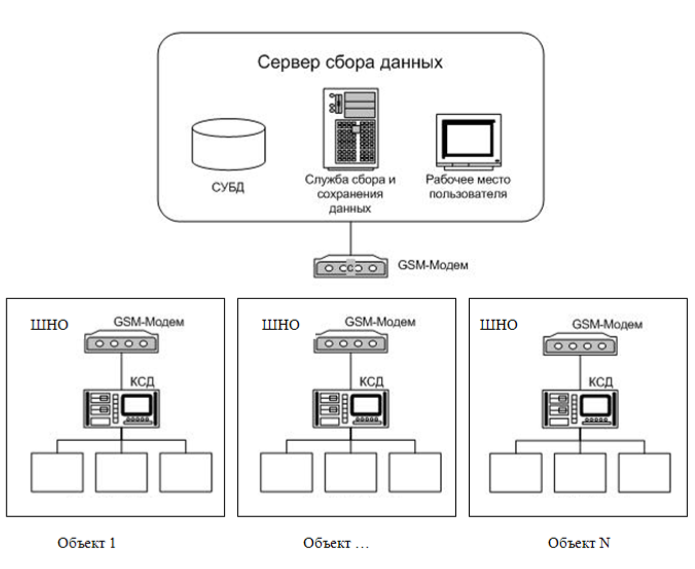

Автоматизированная система контроля и управления городским освещением
АСКУ предназначена для централизованного, гибкого и оптимизированного с точки зрения энергосбережения управление сетью наружного освещения в требуемом режиме из центрального диспетчерского пункта

АСКУ

Назначение АСКУ

АСКУ для:

  • -централизованного, гибкого и оптимизированного с точки зрения энергосбережения управление сетью наружного освещения (далее-СНО) в требуемом режиме из центрального диспетчерского пункта (далее - ЦДП) в соответствии с годовым графиком;
  • -мониторинга состояния осветительной сети в режиме реального времени, включая определение состояния «включено/выключено», контроля доступа в шкафы наружного освещения (далее- ШНО), контроля аварийных ситуаций;
  • -регулирования потребляемой в СНО мощности путем изменения значений питающих напряжений;
  • -дистанционного управления включением-отключением сервисных устройств (устройство подогрева и т.д. в соответствии со схемой электрической принципиальной ШНО);
  • -сбора, хранения и передачи данных измерений и учета потребленной электроэнергии;
  • -автоматического сохранения собранных данных для дальнейшей их обработки;
  • -создания отчѐтных ведомостей для предоставления их энергоснабжающим организациям при выполнении расчѐтов за предоставленные услуги;
  • -ведения статистики по отказам и нештатным ситуациям для последующего анализа и устранения неисправностей;
  • -обеспечения отключения оборудования в случае возникновения нештатных ситуаций;
  • -контроля оператором текущего состояния любого объекта в случае необходимости проверки функционирования выбранных объектов;
  • -дистанционной настройки и конфигурирования объектов, оборудованных контроллером съема и подготовки данных (далее–КСД);
  • -изменения списка контролируемых параметров и выполняемых функций с указанием способа оповещения (экстренное или отложенное).

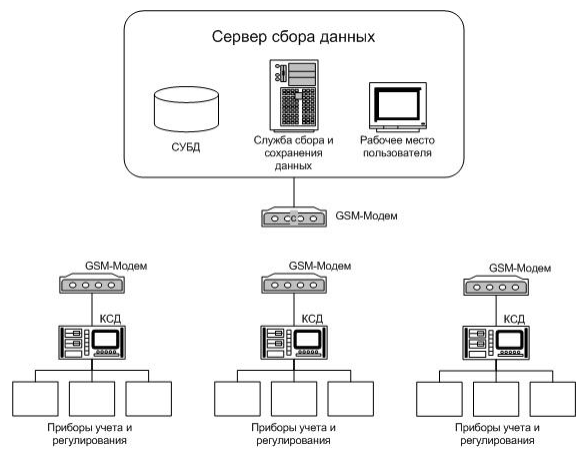

  • Система удалѐнного сбора данных
    СУСД предназначена для дистанционного сбора данных по параметрам теплопотребления систем отопления и горячего водоснабжения

    СУСД

    Назначение СУСД

    Система удалѐнного сбора данных для:

  • -дистанционного сбора данных по параметрам теплопотребления систем отопления и горячего водоснабжения;
  • -дистанционного управления средствами автоматического погодного регулирования;
  • -контроля за режимами работы приборов учѐта;
  • -оперативного оповещения оператора в случае выхода контрольных параметров системы теплоснабжения за установленные пределы;
  • -автоматического сохранения собранных данных для их дальнейшей обработки;
  • -создания отчѐтных ведомостей для предоставления их энергоснабжающим организациям при выполнении расчѐтов за предоставленные услуги;
  • -ведения статистики по отказам и нештатным ситуациям в системах учѐта для последующего анализа и устранения неисправностей;
  • -контроля текущего состояния любого объекта оператором в случае необходимости проверки функционирования выбранного теплопункта;
  • -дистанционной настройки узлов, оборудованных контроллером съема данных (далее–КСД);
  • -изменения списка контролируемых параметров и контрольных диапазонов с указанием способа оповещения (экстренное или отложенное).
